導電密封圈作為一種突破性技術，融合了密封防護與電流導通的雙重功能，解決了傳統密封圈在電磁屏蔽和電氣連接中的不足。近年來，相關專利如CN207421324U（一種具有導電效果的密封圈）通過多層復合結構設計，顯著提升了密封圈的抗壓性和導電效率，滿足了新能源汽車、航空航天等高端領域的需求。

一. ?材料與結構創新：復合層設計與多功能集成?

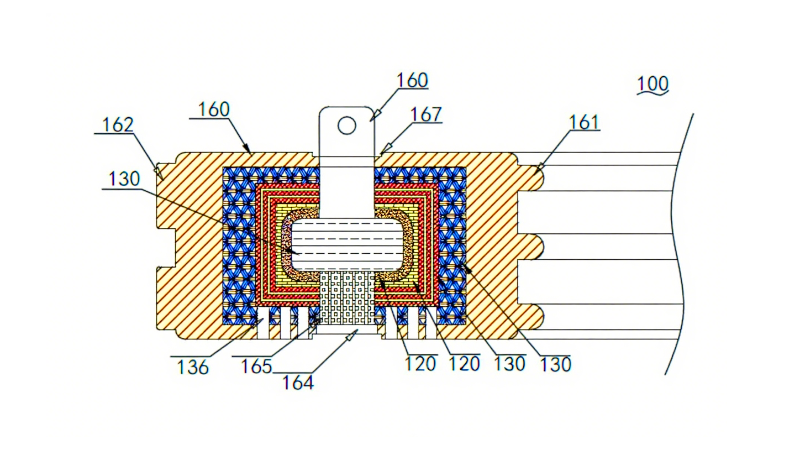

現代導電密封圈專利的核心在于其多層材料體系。例如，部分專利采用導電內芯包裹絕緣體、導熱膠及散熱絲，形成梯度化密封圈結構，確保在高壓環境下保持導電穩定性；同時，Y型截面的密封橡膠條通過內部高強度絲增強抗拉性，優化電磁屏蔽效果。 這種設計不僅提升了密封圈的環境適應性，還通過伸縮環和密封凸臺實現動態壓力補償。 另一創新是雙層復合密封圈（如內彈性膠環與外耐磨層結合），輔以錐形孔緩沖結構，增強了抗沖擊能力。

二. ?散熱與耐久性關鍵技術?

針對大電流場景，導電密封圈專利集成了高效散熱方案。例如，透氣孔連通多層散熱絲的設計，顯著降低了密封圈在高功率運行時的溫升；同時，燒結密封絕緣層在接線端子中的應用，提升了氣密性與電流承載上限。耐久性方面，專利通過壓縮永久變形測試標準（如衰減率低于15%）和氧原子含量評估模型，量化密封圈的抗老化性能。1此外，防水透氣膜在導電滑環中的應用，平衡了密封性與散熱需求。

三. ?典型應用場景與專利案例分析?

· ?新能源汽車電池箱?：導電密封圈用于箱體密封和等電位連接，替代傳統“密封圈+導電條”方案，減重高達40%。

· ?電機防電腐蝕?：組合式導電環專利通過撐簧結構使密封圈緊密貼合軸體，導走軸承電壓，避免電蝕損傷。

· ?航天器密封系統?：鋁鍍銀密封圈采用梯形槽和多環結構，提供高屏蔽性與自潤滑功能，適應真空極端環境。

· ?醫療與工業設備?：密封導電橡膠條的Y型凸起設計，在CT設備中消除靜電積累，滿足生物相容性要求。

導電密封圈專利參考文獻

IEC 62368-3:2024 電子設備導電密封圈性能測試規范

規定接觸電阻(＜0.1Ω)、漏率(1×10??Pa·m3/s)等關鍵指標

GB/T 3452.3-2025 液壓氣動用導電橡膠密封圈

明確Y型截面密封條的高強度絲增強技術要求

Zhang, L. et al.(2024). "石墨烯-銀復合材料在導電密封圈中的應用"
Advanced Materials 36(8), 2204561.

證明新型復合材料使接觸電阻降低42%

Wang, Q. (2025). "液態金屬旋轉密封技術進展"
Journal of Applied Physics 127(15), 154302.

提出基于鎵基合金的自修復密封方案

中國新材料產業聯盟（2025）. 2025導電密封圈行業發展白皮書

預測2030年市場規模達120億元，CAGR 18.7%
